24 dic 2011

Alarma de incendia convertida en un despertador


Las piezas necesarias y la interfaz de la Junta Esquema
Aquí está una lista de las piezas que necesita para este hack:

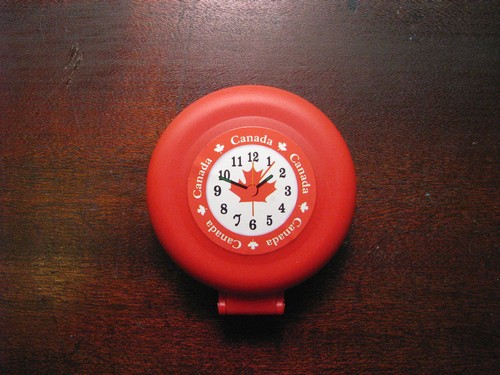

Reloj barato de alarma de incendio de una Alarma
Transistor PNP
4.7K ohmios
360 ohm resistencia (opcional)
LED azul (opcional)








Desarmar el reloj, ver cómo funciona
Tomando el reloj, aparte era muy sencillo, unos cuantos tornillos permiten la capa exterior de plástico para ser eliminado. El módulo de reloj real nos unía con algunos clips de plástico. Un pequeño destornillador de punta plana hace un trabajo rápido de ellos. Tenga cuidado al abrir el módulo de reloj, aunque desde la parte superior de plástico se utiliza como punto de giro para muchos de los engranajes que se quiere caer tan pronto como se abre y se inclina.













Mod del reloj para tener una salida de alarma
El mod no van muy bien. El plan consistía en raspar la máscara de soldadura de la traza que va desde el panel inferior del interruptor de alarma y soldar un cable pequeño de secuestrar la señal negativa, cuando en estado de alarma. En la siguiente imagen se puede ver un tramo de cobre después de la máscara de soldadura se ha eliminado. Lea a continuación para ver lo que pasó cuando traté de hacer esto.








Construir e instalar la tarjeta de interface

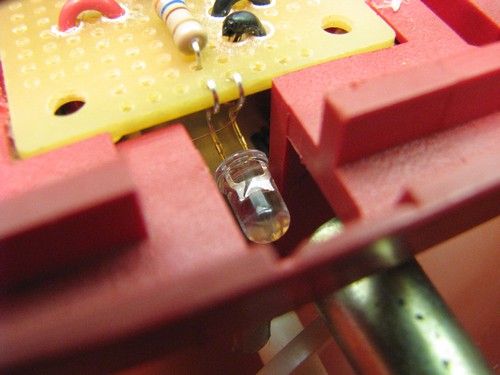

Después de las pruebas en la protoboard y confirmar el correcto funcionamiento el próximo paso es soldar a una más permanente perf a bordo. La junta tiene que ser cortada para encajar en la campana de apertura.







Poner todo de nuevo juntos
Un clavo se utiliza para montar el reloj en la parte posterior de la campana. Todos los cables caben en la cavidad entre la junta y el motor de campana cerrada.




Proyecto terminado
Todo hecho, todo lo que necesita hacer es conectarlo y ajustar la hora y hora de la alarma.









3 dic 2011

Parabola Calculator 2.0

Parabola Calculator 2.0 es un programa gratuito que fue escrito para ayudarle a diseñar colectores solares o proyectos de wifi con reflectores parabólicos.
Este programa calcula la distancia focal y (x, y) las coordenadas de una parábola de cualquier diámetro y profundidad.
fuente: http://mscir.tripod.com/parabola/





Descargar Parabola Calculator 2.0

Yagi Designer 2.0

Yagi Designer 2.0 es una calculadora de antena Yagi que fácilmente se puede mostrar E-Plane, patrón de radiación horizontal, y H-Plane los patrones de radiación vertical, así como para mostrar características de la antena, en la ganancia, F / B de la relación y la resistencia a alimentar a punto y la reactancia .
fuente: http://www.iw5edi.com/ham-radio/?yagi-designer-2.0, 80



descargar Yagi Designer 2.0

MS-DOS fabricante de la antena

MS-DOS fabricante de la antena - que permite calcular rápidamente las dimensiones de las antenas Quads, antena Yagi, antenas vees invertido, así como J-polos y trampas para ampliar la cobertura de los dipolos de banda. Simplemente extraer el archivo de antena-maker.zip e iniciar el archivo por lotes Menu.exe.
fuente: http://www.iw5edi.com/ham-radio/?antenna-maker, de 44 años


descargar creador de antena

Un transistor código de bloqueo

Descripción.
Esto es por supuesto el más simple circuito electrónico el código de bloqueo se puede hacer. El circuito utiliza un transistor, un relé y unos pocos componentes pasivos. La simplicidad no tiene ninguna influencia sobre el rendimiento y este circuito funciona muy bien.
El circuito no es más que un interruptor de transistor simple con un relevo en su colector de carga.Cinco interruptores (S0 a S4) dispuestos en serie con la resistencia R2 de limitación de corriente se conecta a través de la base del transistor y el carril de alimentación positiva. Otros cinco interruptores (S5 S9) dispuestos en paralelo se conecta a través de la base del transistor y la tierra. El transistor Q1 estará en ON y el relé se activará sólo si todos los interruptores S0 a S4 y S5 ON a OFF S9 son.Organizar estos interruptores de manera barajan en el panel y que. El relé se encenderá sólo si los interruptores S0 a S9 ser OFF u ON en la combinación correcta. El dispositivo que se controla mediante el circuito de bloqueo se puede conectar a través de los terminales del relé. El transformador T1, D1 puente, el condensador C1 constituye la sección de alimentación del circuito. El diodo D2 es un diodo. La resistencia R1 se asegura de que el transistor Q1 se apaga cuando no hay conexión entre su base y carril de alimentación positiva.
  • El interruptor S1 es cambiar la cerradura de energía.
  • El no de los interruptores se puede aumentar para que sea difícil de adivinar la combinación.
  • Transistor 2N2222 no es muy importante aquí. Cualquier potencia baja o media transistor NPN puede hacer el trabajo.


Indicador de nivel de batería de 12V del circuito (LED gráfico de barras)

LM3914.

El corazón de este circuito es el LM3914 de semiconductores nacional. El LM3914 puede detectar los niveles de tensión y se puede conectar un monitor de 10 LEDs en el modo punto o modo de barra. El modo de barra y el modo de punto se puede establecer el exterior y más de un ICS puede conectarse en cascada junto al gat una pantalla extendida. La IC puede operar a partir de una tensión de alimentación de ancho (3V a 25V DC). El brillo de los LED se pueden programar con una resistencia externa. Las salidas de LED de LM3914 son compatibles TTL y CMOS.

Descripción.

En el diagrama del circuito D1 LED toD10 muestra el nivel de la batería, ya sea en puntos o en modo de gráfico de barras. Resistencia R4 conectado entre los pines 6,7 y el suelo controla el brillo de los LED. Resistencias R1 y R2 POT forma una red de divisor de tensión y la R2 POT puede ser utilizado para la calibración.
El circuito que se muestra aquí está diseñado con el fin de controlar entre 10,5 a 15 V DC. La calibración del circuito se puede realizar de la siguiente manera. Después de configurar el circuito de conectar una fuente de 12V DC a la entrada. Ahora ajustar el POT 10K para obtener el brillo LED10 (en el modo de punto) o hasta 10 LEDs de calor (en modo de barra). Ahora disminución de la tensión en los pasos y en 10,5 voltios se iluminará sólo LED1. El interruptor S1 se puede utilizar para seleccionar entre el modo de punto y modo de gráfico de barras. Cuando S1 está cerrado, pin9 de la IC se conecta a la alimentación positiva y el modo de gráfico de barras se permitió. Cuando el interruptor S1 está abierto pin9 de la IC se desconecta de la alimentación positiva y la pantalla pasa al modo de puntos.
Con muy pocas modificaciones el circuito puede ser usado para monitorear los demás rangos de voltaje. Para hacer esto, retire la resistencia R3 y conectar el nivel de tensión superior a la de entrada.Ahora ajustar el POT R2 hasta que el LED se ilumina en 10 (en el modo de punto). Eliminar el nivel de voltaje superior y conecte el nivel más bajo a la entrada. Ahora conectar un POT de alto valor (por ejemplo 500K) en el lugar de R3 y ajustar hasta que el LED1 brilla solo. Ahora retire la olla, medir la resistencia actual a través de ella y conectar una resistencia de igual valor en el lugar de R3. El control de nivel esté listo.

Diagrama de circuito de carga de la batería utilizando LM3914.

En cascada dos LM3914.

Dos o más circuitos integrados LM3914 puede ser en cascada para obtener una visualización ampliada. El esquema de dos circuitos integrados LM3914 cacaded en conjunto para obtener un 20 LED indicador de nivel de tensión se muestra a continuación.
